概述：

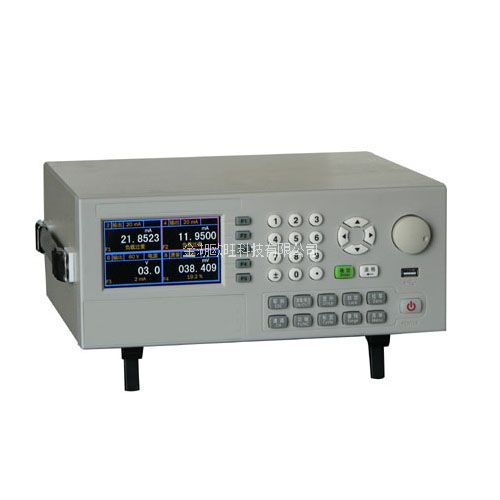

組合式多路校驗儀RX-6160，是一款開放式、創新型的臺式校準儀器。它采用1臺主機+信號模塊(@多可達8路)的工作模式，各路信號間完全隔離、同時使用。有效地實現了客戶按需選擇、避免浪費和隨時的功能擴充，可@大限度的滿足客戶的需求。多種通訊方式（支持Rs232、Lan、USB、GPIB）可滿足客戶各種不同的應用需要。
本產品的問世，有效解決了目前市場上的校準儀器功能固定、局限性大的問題，用戶根據自己的需要、選配不同的信號模塊，可以自由組合出一臺符合實際應用的產品。


RX6160主機特點：
1. 顯示屏：4.3英寸彩屏（分辨率480*272）。
2. 支持的信號模塊數量：8路，相互全隔離。
3. 顯示方式：單路、2路、4路、8路可選，支持循環顯示（間隔時間可設）。
4. 輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。
5. 支持%顯示。
6. 支持歷史數據圖形顯示。
7. 支持@大值、@小值、平均值顯示。
8. 支持測量值鎖定。
9. 支持步進、階躍、斜坡、定點輸出等方式。
10. 友好的人機互動界面，便捷的操作方式；主機軟件可由客戶自行升級。
11. 提供多種接口函數，支持客戶的二次開發。
12. 數據記憶功能：多達10000組的數據存貯記憶功能。
13. 支持模塊間邏輯條件反應，響應速度：100ms，與外部I/O口的響應速度：20µs。
14. 通信方式：標準配置RS232、LAN、USB，可選配置GPIB，通信協議免費提供。
15. 供電方式：220 V.AC ±10%，50HZ，可選100/110V.AC±10%（訂貨時說明）。
16. 主機功耗：單機5W，使用USB功能時為10W。
17. 信號模塊允許@大功耗：單路模塊@大10W，8路信號模塊合計@大20W。


信號模塊技術指標：（所有端口支持220V.AC誤接、36V.DC誤接，短路自恢復功能）

模塊名稱	型號	功能	量程范圍（分辨率）	精度（讀數%+量程%）	@大功耗
電流測量輸出模塊	60P01	電流輸出	0～30 mA（0.0001 mA）	0.05+0.005	2W
		電流測量	-30mA～30 mA（0.0001 mA）
電流測量輸出模塊	60P02	電流輸出	同“30P01”	0.02+0.005	2W
		電流測量
電壓電阻測量輸出模塊	60P03	電壓測量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1.5W
		電壓輸出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）
		電阻測量	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）
		電阻輸出	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）	0.05+0.01
電壓電阻測量輸出模塊	60P04	電壓測量	同“30P03”	0.02+0.005	1.5W
		電壓輸出
		電阻測量
		電阻輸出		0.02+0.01
頻率模塊	60P05	頻率測量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005	0.5W
		頻率輸出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信號輸出模塊	60P06	電壓輸出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）	0.05+0.005	2W
		電流輸出	0～30 mA（0.0001 mA）
		電阻輸出	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）	0.05+0.01
		頻率輸出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信號測量模塊	60P07	電壓測量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1W
		電流測量	-30mA～30 mA（0.0001 mA）
		電阻測量	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）
		頻率測量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005
熱工多信號輸出模塊	60P08	電壓輸出	同“30P06”，增加熱電偶J、K、T、E、R、S、B、N，熱電阻Pt100、Pt1000、Cu50、Cu100溫度表格	0.05+0.005	2W
		電流輸出
		電阻輸出		0.05+0.01
		頻率輸出		0.01+0.005
熱工多信號測量模塊	60P10	電壓測量	同“30P07”，增加熱電偶J、K、T、E、R、S、B、N，熱電阻Pt100、Pt1000、Cu50、Cu100溫度表格	0.05+0.005	1W
		電流測量
		電阻測量
		頻率測量		0.01+0.005
I/O模塊	60P12	I/O信號	8路開關量輸入輸出信號，響應時間<20µs		0.5W
電源輸出模塊	60P13	電源輸出	0~36V可調,@大負載電流200mA		8W

1. 上述功能精度適用溫度范圍18~38℃。
2. 上述功能中“電流輸出”均支持有源、無源輸出方式，20mA@大負載為1kΩ。
3. 上述功能中“電流測量”均支持環路測量方式，回路電壓24V±0.5V。
4. 上述功能中“電阻測量”均支持三線、四線方式，支持通斷測試。
5. 上述功能中“頻率測量”，測量靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。
6. 上述功能中“頻率輸出”，輸出波形：方波，正弦波等，幅值0~10V可調。
7. 上述功能中“電阻輸出”，允許外界激勵電流0.15~4mA。
8. 上述功能中“電壓輸出”均支持容性負載。
9. 溫度補償選配PT100熱電阻（型號30A01），補償精度0.2℃、補償溫度范圍：-40℃～60℃。
10. 信號板選型注意事項：信號板累加總功率應≤20W。
11. 因信號采樣板種類會隨時增加，敬請關注本公司官網，以@新的發布為準。



定制服務：
1. 提供特殊信號模塊的定制；
2. 可提供模塊管腳定義供用戶自行開發信號模塊；
3. 根據客戶需要對面板按鍵或顯示界面重新定義；
4. 根據客戶需要開發上位管理軟件，或多機間邏輯條件設置功能。

熱電偶、熱電阻種類、精度表格

分度號	量程范圍	分辨率	精度（℃）
J	-200℃～0℃ 0℃～1200℃	0.1℃	1.0 0.7
K	-200℃～0℃ 0℃～1370℃	0.1℃	1.2 0.8
T	-200℃～0℃ 0℃～400℃	0.1℃	1.2 0.8
E	-200℃～0℃ 0℃～950℃	0.1℃	0.9 0.7
R	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5 1.8 1.4
S	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5 1.8 1.5
B	600℃～800℃ 800℃～1000℃ 1000℃～1800℃	0.1℃	2.2 1.8 1.4
N	-200℃～0℃ 0℃～1300℃	0.1℃	1.5 0.9
Pt100	-200℃～850℃	0.1℃	0.3
Pt1000	-200℃～650℃	0.1℃	0.15
Cu50	-50℃～150℃	0.1℃	0.5
Cu100	-50℃～150℃	0.1℃	0.25



1. 可根據客戶需要添加新的熱電偶、熱電阻種類。
2. 熱電阻指標為四線制指標。
