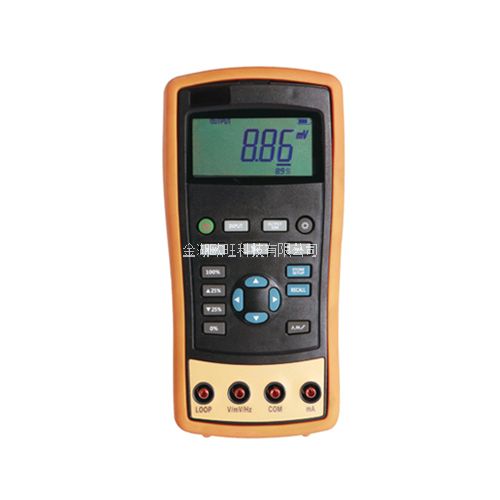

OW-RG-4030系列回路校驗儀是一種集數顯式直流電壓、電流信號源、直流電流功能于一體的高精度、高分辨率、高可靠性和具有防跌落性能的手持式綜合數字校驗儀表。儀表采用大液晶顯示器,讀數清晰,同時儀表還具有背光源、讀數保持功能和自動關機功能。儀表可用直流或交流電源供電，更加方便使用。

產品特點

        ★超強保護功能：防水等級IP67，任意信號端誤接220V自動保護；
        ★測量/輸出：電壓、電流、頻率、毫伏，其中電流輸出支持有源、無源；
         ★可模擬二線制變送器；
         ★精度為0.05%；
         ★可提供手動步進、自動步進、0～100%階躍和斜率輸出功能；
         ★帶白色LED背光，并具有手動背光調節和自動電源關閉功能，適合現場使用；
         ★提供DC24V回路電源，以供現場調試之用；
         ★電池盒蓋，方便更換；
其他參數
    使用溫度：-10℃～55℃
    儲存溫度：-20℃～60℃
     重    量：350克
     外形尺寸：185mm*93mm*47mm
     供電方式：6節7#鎳氫電池或交流適配器


輸出和測量功能一覽表

功能	測量	輸出	備注
直流電壓	0～30 V	0～10 V
直流毫伏	0～100 mV	0～100 mV
直流電流	0～24 mA	0～24 mA
頻率	1.000Hz～99.999kHz	0.00Hz～20.000kHz
其他	24V電源，步進輸出，斜率輸出，階躍輸出

技術指標 除非另有說明，所有的指標是根據一年的校準周期并適用于+18℃到+28℃的溫度范圍。所有指標假定有10分鐘開機預熱時間。

直流電壓測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4030(0.02級)
30V	0V～31V	0.001V	0.02+2
100mV	-15mV～80mV	0.001mV	0.02+20
	80mV～125mV	0.01mV	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻：＞1MΩ。

直流電壓輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4030(0.02級)
100mV	-15mV～99.999mV	0.001mV	0.02+20
	100mV～125mV	0.01mV	0.02+2
10V	0～11V	0.001V	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 @大負載：1mA或1kΩ，按負載輕的。

直流電流測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4030(0.02級)
20mA	0～24mA	0.001mA	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻:＜100Ω。

直流電流輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4030(0.02級)
20mA	0～24mA	0.001mA	0.02+2
20mA （變送器模擬）	0～24mA	0.001mA	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 @大負載電壓：20V，相當于20mA電流在1000Ω負載電阻上的電壓。

頻率測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4030(0.02級)
100Hz	1～99.999Hz	0.001Hz	0.01+1
1000Hz	100～999.99Hz	0.01Hz
10kHz	1k～9.9999kHz	0.1Hz
100kHz	10k～99.999kHz	1Hz
靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。 波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。

頻率輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4030(0.02級)
200Hz	0～200Hz	0.01Hz	0.01+1
2000Hz	0～2000Hz	0.1Hz
20kHz	0～20kHz	1Hz
輸出幅度：≥4.5Vp-p； 波形：方波。

RG-3630電流電壓校驗儀是集輸出與測量V、mV、mA、Hz信號于一體的高精度、高分辨率、高可靠性的手持式校驗儀表。儀表采用大液晶顯示器，讀數清晰，同時儀表還具有可調節背光源和自動關機功能。儀表可用直流或交流電源供電，更加方便使用。
