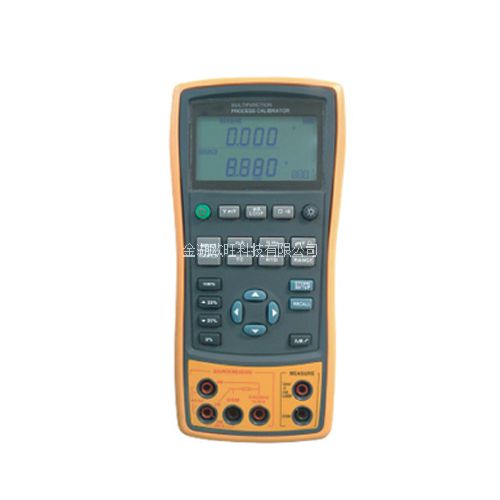

OW-RG-4050便攜式多功能過程校驗儀是功能強大和容易使用的現場校準器。測量及仿真輸出功能幾乎可以測試和校準除壓力以外 的任何過程參數。儀表的系列化設計，使操作十分簡便。專利外殼的使用使自備電池更換迅速。
產品特點
. 超強保護功能：防水等級IP67，任意信號端誤接220V自動保護；
. 測量/輸出：電壓、電流、頻率、電阻，其中電流輸出支持有源、無源；
. 以溫度形式模擬熱電阻、熱電偶；
. 熱電偶測量和輸出均提供自動和手動兩種冷端溫度補償；
. 可根據客戶需要定制新的熱電偶種類；
. 可模擬二線制變送器；
. 精度為0.02%；
. 兩個相互隔離的通道，支持同步測量、輸出；
. 可提供手動步進、自動步進、0～100%階躍和斜率輸出功能；
. 帶白色LED背光，并具有手動背光調節和自動電源關閉功能，適合現場使用；
. 提供DC24V回路電源，以供現場調試使用；
. 獨有的自動識別三線、四線接線方式；
. 采用標準7#電池，便于客戶更換購買；
. 可根據客戶需要選配APSL型高精度智能壓力模塊實現壓力測量功能；
 其他參數

使用溫度：-10℃～55℃
儲存溫度：-20℃～60℃
重    量：650克
 外形尺寸：200mm*96mm*47mm
 供電方式：6節7#鎳氫電池或交流適配器


輸出和測量功能一覽表:

功能	測量	輸出	備注
直流電壓	0～50V（上屏±30V）	0～10V	2路測量
直流電流	0～24mA（上屏±24mA）	0～24mA	2路測量
頻率	1.000Hz～100.00kHz	0.00Hz～20.000kHz
電阻	0～3200Ω	0～3200Ω	2路測量
直流毫伏	0～100mV（上屏±200mV）	0 ～ 100mV	2路測量
熱電阻	Pt100、Pt1000、Cu50、Cu100	Pt100、Pt1000、Cu50、Cu100
熱電偶	E、J、K、T、B、R、S、N	E、J、K、T、B、R、S、N
其他	隔離的回路電源，步進輸出，斜率輸出，階躍輸出， 自定義量程


技術指標除非另有說明，所有的指標是根據一年的校準周期并適用于+18℃到+28℃的溫度范圍。所有指標假定有10分鐘開機預熱時間。

具體參數如下:

直流電壓測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
28V （顯示屏上部）	-33V～33V	0.001V	0.025+2
200mV （顯示屏上部）	-80mV～80mV	0.001mV	0.025+20
	-200mV～200mV	0.01mV	0.025+2
50V （顯示屏下部）	-1V～60V	0.001V	0.02+2
100mV （顯示屏下部）	-15mV～80mV	0.001mV	0.02+20
	80mV～125mV	0.01mV	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻：＞1MΩ。

 直流電壓輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
100mV	-15mV～99.999mV	0.001mV	0.02+20
	100mV～125mV	0.01mV	0.02+2
10V	0～11V	0.001V	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 @大負載：1mA或1kΩ，按負載輕的。



直流電流測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
20mA （顯示屏上部）	-24mA～24mA	0.001mA	0.025+2
20mA (顯示屏上部環路電流)	0～24mA	0.001mA	0.025+2
20mA （顯示屏下部）	0～24mA	0.001mA	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻:＜100Ω。



 直流電流輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
20mA	0～24mA	0.001mA	0.02+2
20mA （變送器模擬）	0～24mA	0.001mA	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 @大負載電壓：20V，相當于20mA電流在1000Ω負載電阻上的電壓。



電阻測量（顯示屏上部）

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
400Ω	0～440Ω	0.1Ω	0.05+2
3200Ω	420Ω～3300Ω	1Ω
通斷測試	0～200Ω	1Ω	0.05+1
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 @大負載電壓：20V，相當于20mA電流在1000Ω負載電阻上的電壓。



電阻測量（顯示屏下部）

量程	@大測量范圍	分辨力	精度（Ω）
			RG-4050 （0.02級）
			2線3線	4線
400Ω	0～440Ω	0.01Ω	0.15	0.10
3200Ω	420Ω～3600Ω	0.1Ω	1.0	0.5
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 測量時的激勵電流： 400Ω：0.4mA±10%； 3200Ω：0.2mA±10%。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。



電阻輸出

量程	@大輸出范圍	分辨力	外部激勵電流	精度（Ω）
				RG-4050 （0.02級）
400Ω	0～440Ω	0.01Ω	0.40mA～2.50mA	0.15
3200Ω	400～3600Ω	0.1Ω	0.1mA～0.6mA	0.50
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。



頻率測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
100Hz	1~99.999Hz	0.001Hz	0.01+1
1000Hz	100~999.99Hz	0.01Hz
10kHz	1k~9.9999kHz	0.1Hz
100kHz	10k~99.999kHz	1Hz
靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。 波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。



頻率輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4050 （0.02級）
200Hz	0~200Hz	0.01Hz	0.01+1
2000Hz	0~2000Hz	0.1Hz
20kHz	0~20kHz	1Hz
輸出幅度：≥4.5Vp-p； 波形：方波。



 溫度，熱電偶

分度號	量程	分辨力	精度（℃）
			RG-4050 （0.02級）
J	-200℃～0℃ 0℃～1200℃	0.1℃	1.0℃ 0.7℃
K	-200℃～0℃ 0℃～1370℃	0.1℃	1.2℃ 0.8℃
T	-200℃～0℃ 0℃～400℃	0.1℃	1.2℃ 0.8℃
E	-200℃～0℃ 0℃～950℃	0.1℃	0.9℃ 0.7℃
R	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5℃ 1.8℃ 1.4℃
S	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5℃ 1.8℃ 1.5℃
B	600℃～800℃ 800℃～1000℃ 1000℃～1800℃	0.1℃	2.2℃ 1.8℃ 1.4℃
N	-200℃～0℃ 0℃～1300℃	0.1℃	1.5℃ 0.9℃
此表中的誤差不含冷端補償溫度的誤差。 冷端溫度補償精度：1.5℃。



溫度，熱電阻

分度號	量程	分辨力	精度（℃）
			RG-4050 （0.02級）
			2線和 3線	4線	輸出
Pt100	-200℃～850℃	0.1℃	0.4	0.3	0.3
Pt1000	-200℃～650℃		0.3	0.15	0.15
Cu50	-50℃～150℃		0.8	0.5	0.5
Cu100	-50℃～150℃		0.4	0.25	0.25
測量時的激勵電流請參考電阻測量功能。 輸出時允許的外部激勵電流請參考電阻輸出功能。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。



RG-4050多功能過程校驗儀是一種多功能、高精度的便攜式儀器。專門為過程控制而設計，適用于工業現場調試，能滿足廣泛的工作任務要求，支持電壓、電阻、電流、頻率、熱電偶、熱電阻等幾乎所有過程參數的測量和輸出，也可對能夠測量這些參數的二次儀表進行校準，精度可達到0.02%。
